「端面（たんめん）」という言葉を耳にしても、具体的な意味や用途をすぐに説明できる方は少ないかもしれません。しかし、機械加工や製造業、建築などの現場では非常に重要な概念です。この記事では、端面の定義から用途までをわかりやすく解説し、初心者の方にも理解しやすいようにまとめました。
スポンサーリンク
端面とは？基本的な意味と重要性の解説
端面の定義と役割
端面とは、物体の「端＝終わりの部分」にある平らな面を指します。これは単なる形状の終点ではなく、製造や設計において非常に重要な意味を持つ構成要素です。一般的には、長さ方向に対して垂直な面のことを指し、機械加工や設計図面では切断面や加工面として認識されます。端面は、部品の位置決めや組み立て基準にもなるため、形状の精度や平面度、直角度が求められます。適切に加工された端面は、他の部品と正確に接合するための基準面となり、構造物全体の精度と信頼性を左右します。したがって、端面は単なる平面ではなく、製品の品質を左右するキーコンポーネントといえるでしょう。
端面と側面の違い
端面と混同されやすいのが「側面」です。端面が物体の「終わりの面」であるのに対し、側面は「長さ方向に沿った側の面」として分類されます。例えば円柱であれば、両端の円形が端面であり、側面はその円柱を取り巻く円筒形の側面部分となります。直方体の場合には、長さや高さの終端部分が端面で、縦や横方向に伸びる面が側面にあたります。この違いを理解しておくことは、製図や寸法測定、また実際の加工や検査の際にも大変重要です。端面と側面は、異なる機能や目的を持つ面として明確に使い分けられるべきです。
端面に関する英語表現
英語では「端面」を “end face” や “end surface” と訳すのが一般的です。また、加工済みの面を強調する場合は “machined face” と表現されることもあります。さらに、設計図面や技術文書では、基準面という意味で “datum face” や “reference face” と記されることもあります。これらの用語は、部品同士の組立精度や加工手順の明確化において重要な意味を持つため、正しい英訳と文脈理解が求められます。国際的な技術協力や輸出入業務においても、端面に関する正確な英語表現は不可欠であり、翻訳者やエンジニアはその使い分けに細心の注意を払う必要があります。
端面の種類と特性
円柱や直方体における端面
円柱の場合は、両端の円形の面が端面です。これらの面は、軸方向の両端に位置し、回転対称な形状ゆえに正確な端面加工がしやすいという特徴があります。直方体では、六つの面のうち、長さや高さなどの方向の「終わり」に位置する面が端面とされます。例えば、直方体の長辺に沿って切断した場合、その切断位置に現れる面が端面となります。形状によって見た目や寸法は異なりますが、基本的には「その形状が終了する平らな面」であるという認識で問題ありません。また、設計図面では端面に寸法基準線が引かれることもあり、寸法測定や部品同士の位置合わせにも大きく関与します。
下端面の読み方と特徴
「下端面」は「かたんめん」と読み、文字通り「下にある端の面」を意味します。これは、物体を設置した際に接地する面や、重力方向に対して最も低い位置にある端面を指します。建築や構造物の組立、製品の据え付けでは、この下端面が基準面となることが多く、水平性や直角度、平面度といった重要な幾何学的要素が求められます。たとえば、金属フレームの下端面が不均一だと、全体が傾いてしまい、精度の高い組立が困難になります。そのため、下端面の加工には特に慎重さが求められ、しばしば定盤や測定機器を用いた検査が行われます。
切断面としての端面の重要性
材料や部品を切断した際に現れる端面は、単なる切り口以上の意味を持ちます。特にその端面が組み立て面や接触面となる場合、切断精度が製品性能に大きく影響します。たとえば、鋼材を一定の長さで切断した場合、その端面の傾きやバリの有無が後工程に影響し、組立ズレや応力集中を引き起こす可能性もあります。そのため、端面の仕上げ方法としては、切断後のバリ取りや研磨、フライス加工などが施されることが多く、用途によってはC面取り（面取り加工）やR加工（角を丸める加工）も行われます。また、端面が電気的接触面やシール面などになる場合は、導電性や密閉性も加味した仕上げが必要となるため、さらに高い加工精度と表面処理が要求されるケースもあります。
端面の用途と関連製品
機械加工における端面の役割
旋盤やフライス盤などの工作機械では、端面の加工は非常に重要な工程です。端面の平面度や直角度は、他の面と組み合わさったときの精度を決定づける要素です。たとえば、エンジン部品のように複数の面が接触するような部品においては、端面のわずかなズレが全体の組み付け精度や性能に悪影響を与えることがあります。また、端面はしばしば加工の起点や基準面として使用されるため、その仕上げ品質は加工の再現性にも直結します。高精度な製品を作るには、端面の加工工程を適切に設計し、工具の選定や加工条件の最適化を行うことが求められます。さらに、端面が後工程の基準面として使われる場合、端面加工の精度は製品全体の信頼性や長寿命性にも強く関係しています。
工業製品における端面の重要性
ネジ、シャフト、歯車、パイプなど、あらゆる工業製品には端面が存在します。これらの端面は、密着面・圧力面・接合面として機能し、部品間の正確なフィットや圧力分散、回転軸の整合性の確保などに寄与しています。たとえば、ベアリングの座面やギアボックスの取り付け面などでは、端面の精度が製品の騒音レベルや摩耗速度を大きく左右します。また、配管のフランジ部においても、端面が正確に平らであることは、ガスや液体の漏れ防止につながります。近年では、3Dプリンターで作られる樹脂製品にも端面の仕上がり品質が求められる場面が増えており、端面の重要性は従来の金属加工にとどまりません。
様々な部品に見る端面のケーススタディ
たとえば、パイプの端面が不均一だと、流体漏れや配管のズレにつながります。これは工業プラントにおける事故の原因にもなり得るため、精密な端面加工と検査が必須です。あるいは、モーターシャフトの端面が正確に加工されていなければ、軸受けとの整合が取れず、振動や騒音の原因になります。これにより、製品寿命の短縮やメンテナンス頻度の増加が引き起こされることもあります。さらに、スマートフォンの筐体部品など、見た目の美しさが求められる製品においても、端面の仕上がりが外観品質を左右します。製品の用途や特性に応じて、鏡面仕上げや特殊コーティングなどが端面に施されることもあり、その加工方法や検査基準は年々高度化しています。このように、端面の精度や品質は、小さな部品であっても製品全体に大きな影響を与えるため、用途ごとの要件に応じた適切な管理と設計が求められます。
スポンサーリンク
端面に関するよくある質問（FAQ）
端面はどこに位置するのか？
端面は、物体の長さ方向の終端、つまり「端」にある面です。円柱であれば両端の円形部分、直方体であれば奥行き方向や高さ方向の終わりの面が該当します。部品の設計図面では、端面に基準線が引かれることもあり、寸法測定や加工基準として使用される場面が多々あります。また、端面は「視覚的にどこにあるか」というだけでなく、「機能的にどこで力や接合が発生するか」という観点でも重要です。これにより、端面の設計は見た目以上に工学的な意味を持ちます。
切断面はどのように仕上げるのか？

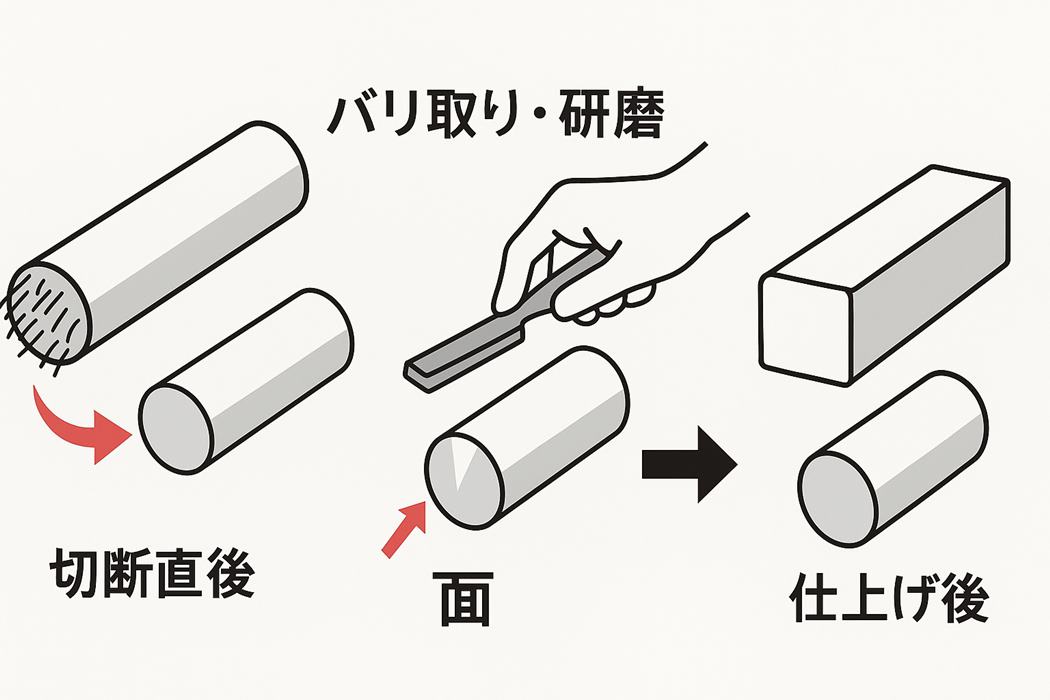

切断面（端面）は、通常はバリ取りや研磨を経て仕上げられます。バリや段差を残したままだと、組み立て精度の低下や安全性の問題につながるため、切断直後の端面には後加工が必要です。高精度を求める場合は、旋盤仕上げ、面取り加工、サンドペーパーや砥石による研磨などを施し、面粗度や直角度の基準を満たすようにします。さらに、機能に応じてC面加工やR加工を加えることで、応力集中の防止や外観の向上にもつながります。切断面の用途や製品の使用環境に応じた最適な仕上げ方法を選択することが品質確保に直結します。
端面加工の技術的なポイント
端面加工では、以下の点が重要です：
- 平面度の維持：部品の接合や設置精度を左右するため、端面がどれだけ平らかが問われます。
- 直角度の確保：他の面との正確な組み合わせには、端面が直角であることが不可欠です。
- 加工工具の選定：刃物の材質や形状、切削条件が仕上がり品質に直結します。
- 回転数や送り速度の最適化：切削効率と品質のバランスを取るために、加工条件の調整が重要です。
また、材料の硬さや熱処理の有無によっても加工の難易度は大きく変わります。特に、他部品との接合面となる端面では、幾何公差の指定により寸法精度を厳密に管理する必要があります。高精度な製品では、表面粗さ（Ra値）や真直度も管理対象となることがあり、検査工程と組み合わせて品質保証体制を構築することが求められます。
まとめ
端面は単なる「端の面」ではなく、工業製品や構造物の精度・性能に大きく関わる重要な要素です。製造・設計の現場では、端面の理解と管理が、品質向上のカギを握っていると言っても過言ではありません。さらに、端面は製品の機能性や耐久性、さらには安全性にも密接に関係しています。たとえば、機械装置の中で端面同士が密着する場面では、わずかな凹凸や傾きが機械振動や漏れの原因となり、結果として故障や事故につながることもあります。そのため、端面の設計段階から加工、検査、最終組み立てに至るまで一貫した品質管理が不可欠です。また、使用する材料の性質や加工機器の性能、環境条件などに応じた最適な処理方法を選ぶことも重要です。つまり、端面は単なる境界面ではなく、製品全体の品質と信頼性を支える重要な構成要素なのです。
